b&m-REPTO® E
Inserto filettato per l’ancoraggio a espansione in materiali plastici
b&m-REPTO® è un inserto filettato per lo stampaggio a freddo che permette il collegamento sicuro e ripetibile delle viti metriche ai componenti in plastica.
Principio di funzionamento
Una zigrinatura e un’area di ancoraggio con intaglio, progettate in modo ottimale per carichi di trazione, caratterizzano il contorno esterno. Inoltre l’area di applicazione con intaglio favorisce un montaggio semplice. Avvitando una vite il b&m-REPTO® E si dilata, la zigrinatura penetra nel materiale plastico garantendo così il fissaggio dell’inserto filettato.
Vantaggi
- Processo di montaggio semplice e rapido
- Possibile anche montaggio in direzione contraria per uno spazio d’installazione ridotto
- Elevata riproducibilità del collegamento a vite
- Elevata efficienza in caso di carichi di trazione e rotazione
- Investimenti ridotti per attrezzi di montaggio
Caratteristiche
Diametro: M3 – M8
Lunghezza: 5,7 mm – 12,7 mm
Assorbimento della coppia di serraggio: Zigrinatura
Assorbimento assiale della forza: scanalature circolari e zigrinature
Available dimensions

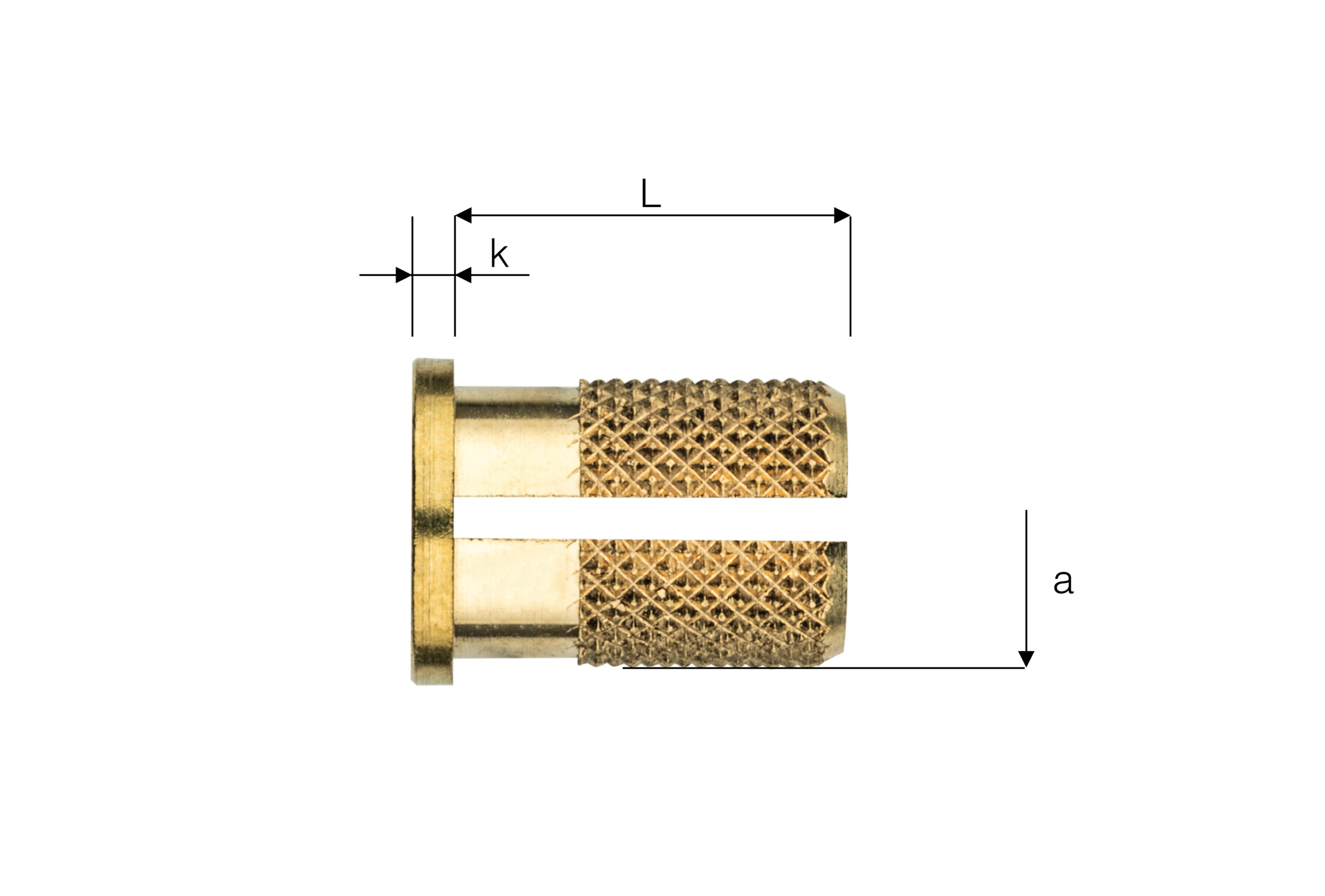

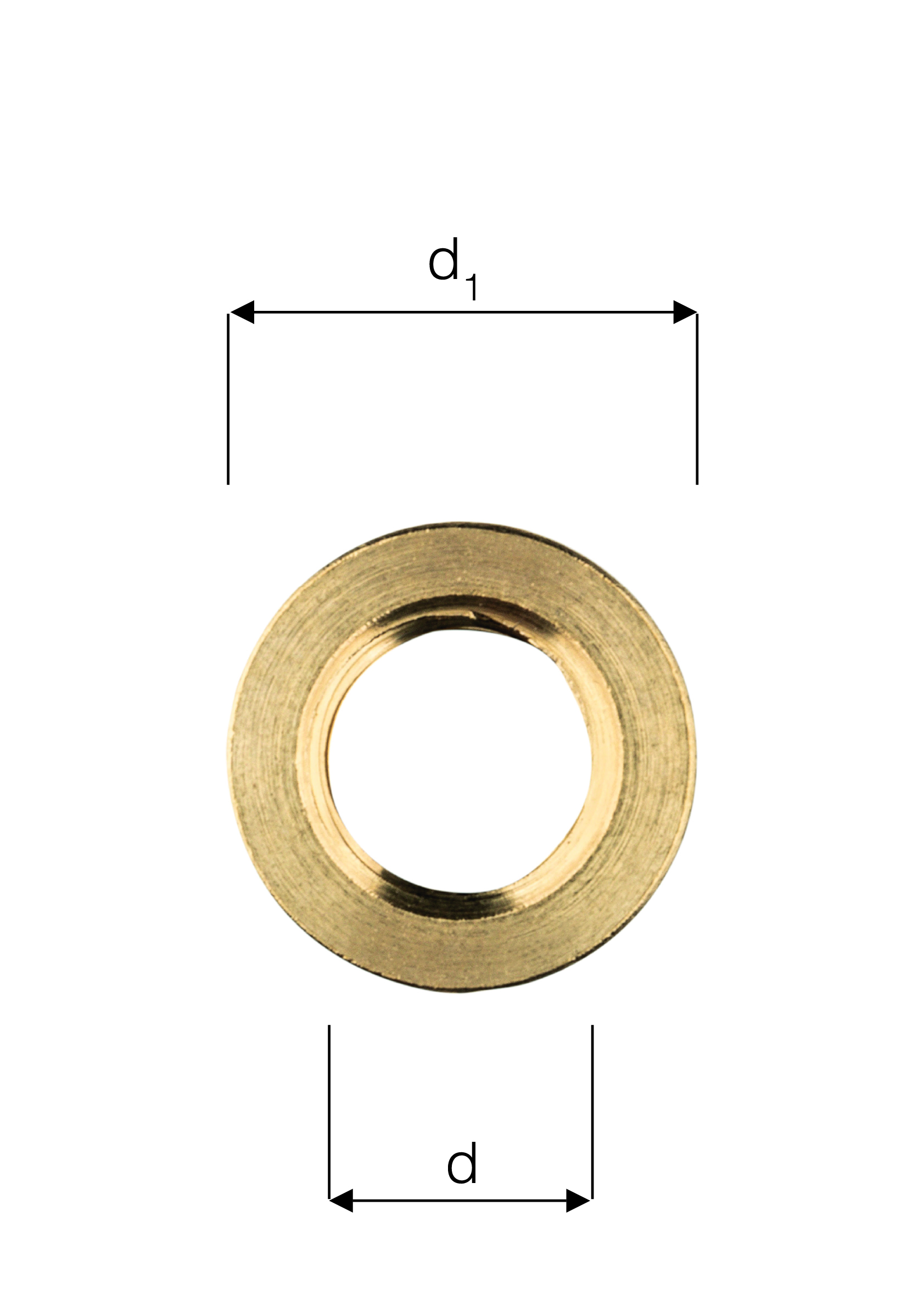

b&m-REPTO® E
THREAD INSERT FOR EXPANSION ANCHORING WITH COLLAR AND KNURL – MATERIAL: BRASS
Other dimensions and materials are available on request.

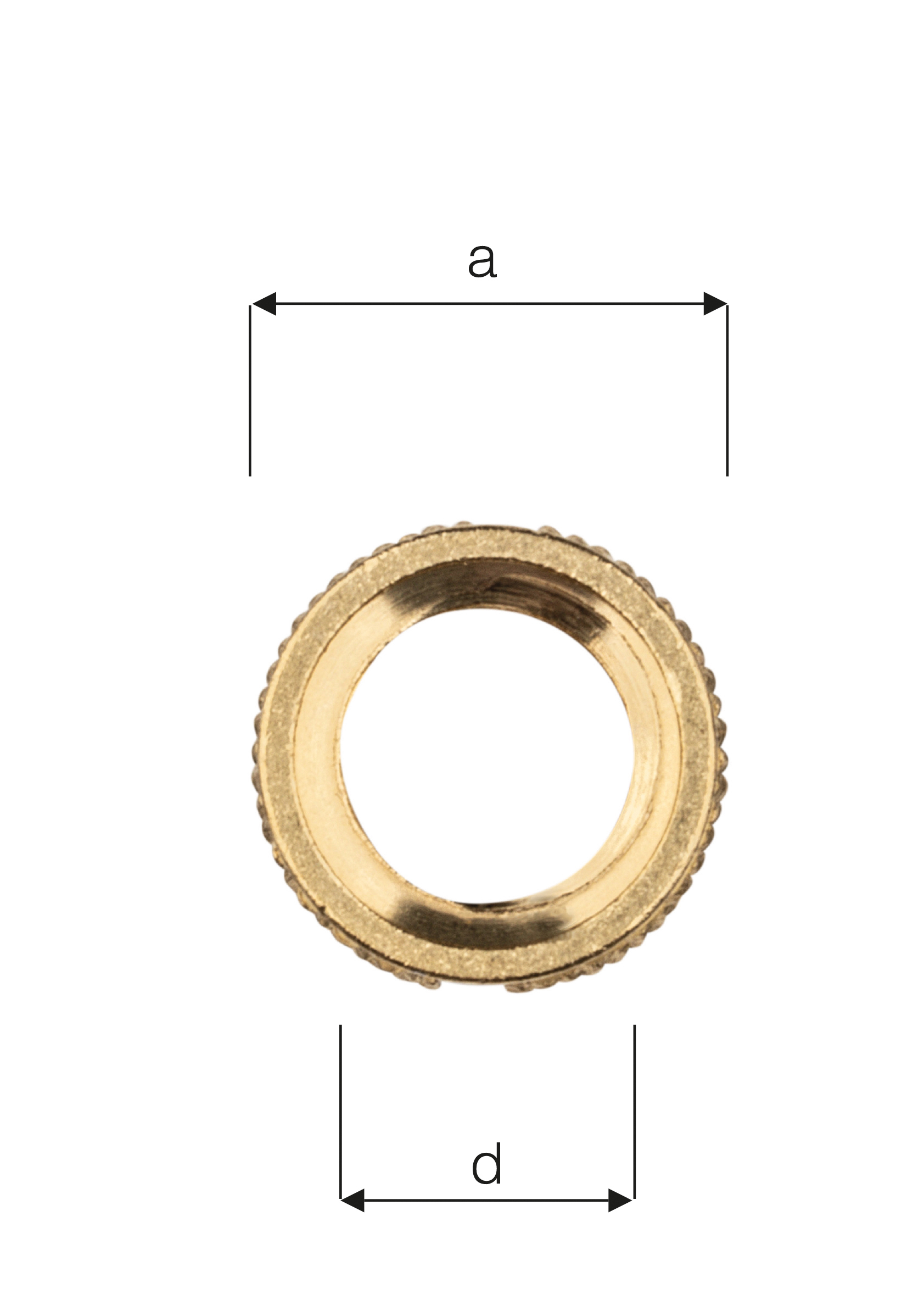

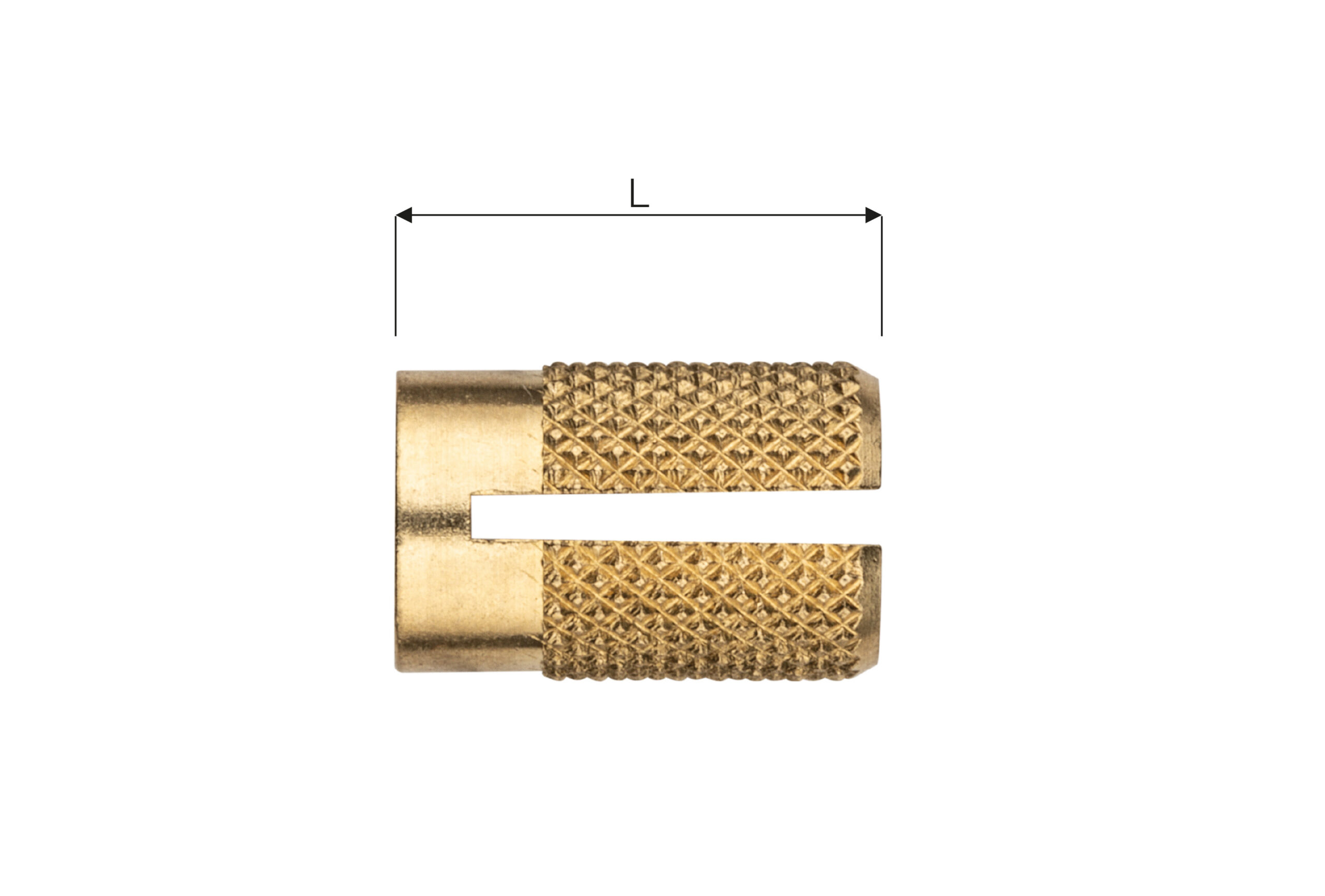

b&m-REPTO® E
THREAD INSERT FOR EXPANSION ANCHORING – MATERIAL: BRASS
Other dimensions and materials are available on request.

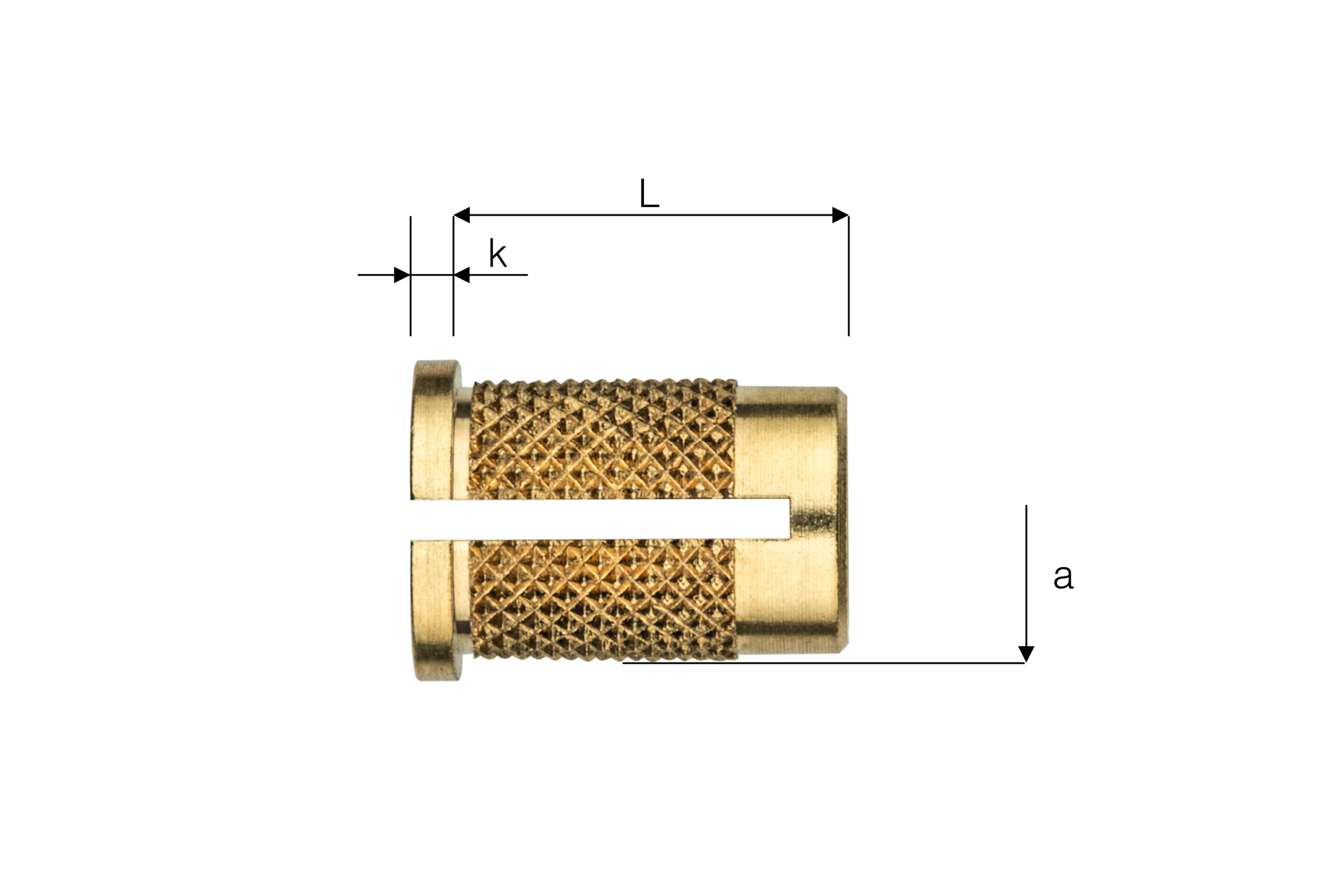

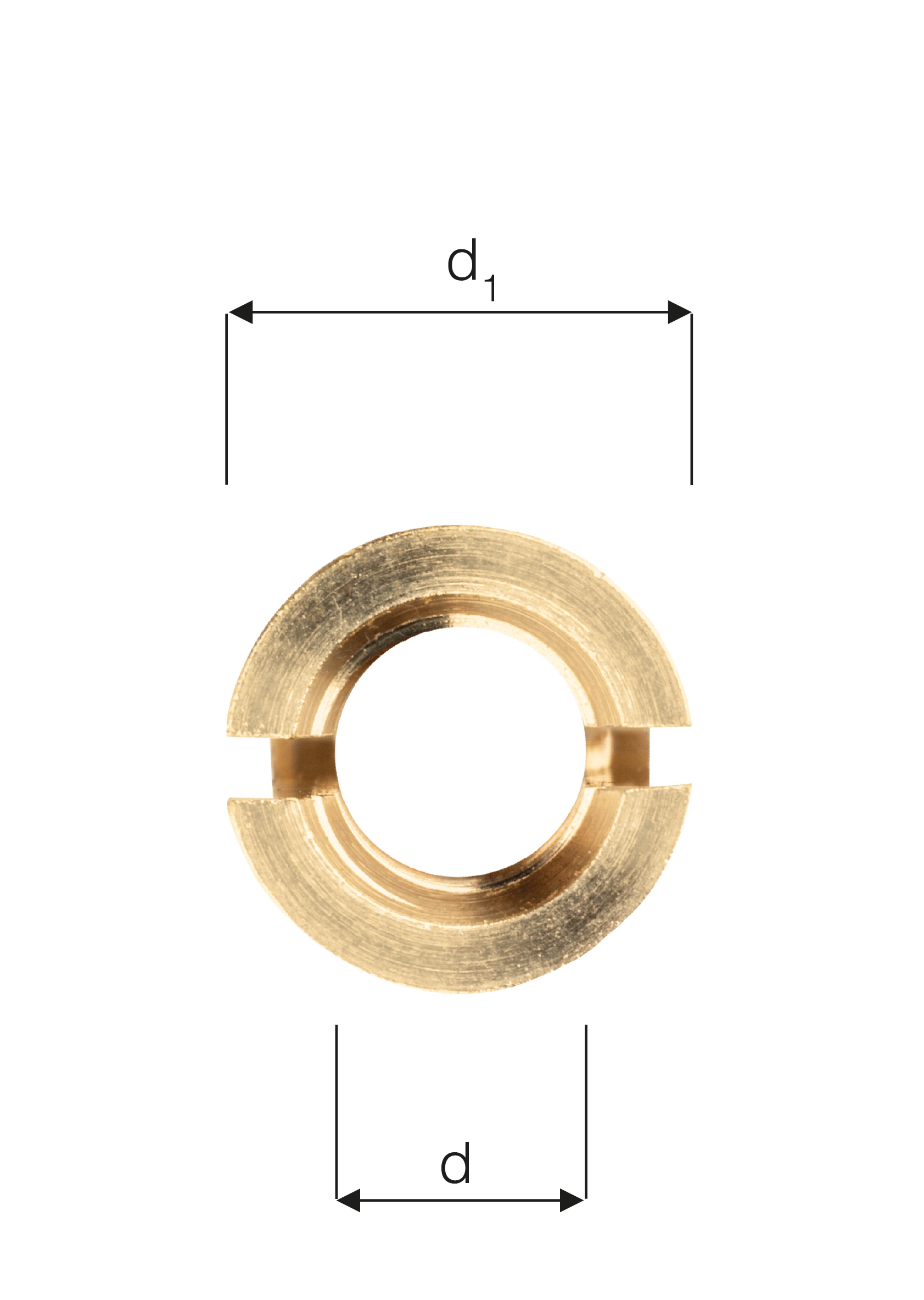

b&m-REPTO® E
THREAD INSERT FOR EXPANSION ANCHORING WITH RETAINING COLLAR AND KNURL – MATERIAL: BRASS
Other dimensions and materials are available on request.
