b&m-SHEETFORM®
Direktverschraubungssystem speziell für Dünnblechanwendungen
Die b&m-SHEETFORM® ist mit einer speziell für Dünnblechanwendungen (t ≤ 2 mm) ausgelegten Furchzone versehen. Diese eignet sich für Verschraubungen in Bleche mit Stanzlöchern oder Durchzügen. Die b&m-SHEETFORM® erzeugt ein metrisches Gewinde, sodass Reparaturen auch mit metrischen Äquivalenten möglich sind.
Funktionsprinzip

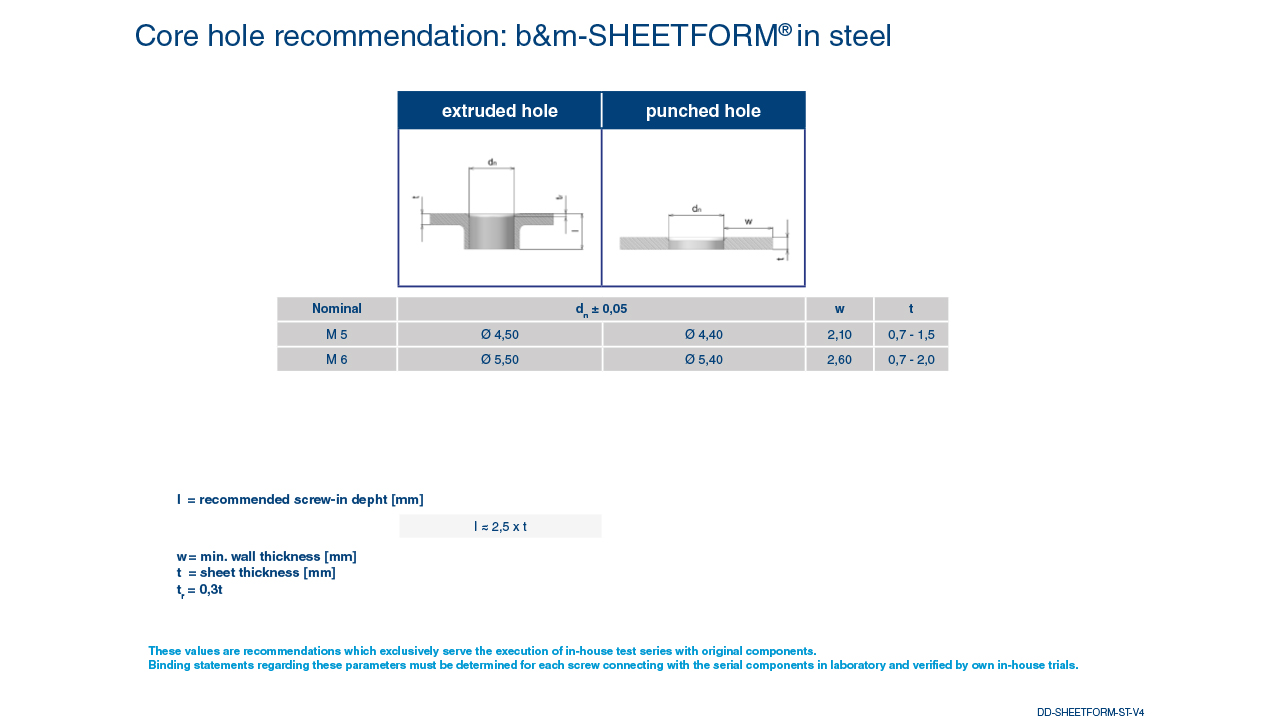

Bei optimaler Auslegung des Lochdurchmessers formt die b&m-SHEETFORM® einen lochverstärkenden Kragen aus dem Blech. Durch den ausgeformten Kragen wird die Anzahl, der im Durchgangsloch befindlichen Gewindegänge erhöht und somit eine belastbare Verbindung erzeugt.
Vorteile
- Vereint die Vorteile der Direktverschraubung in Kunststoffe und in Metalle
- Die integrierte Zapfengeometrie verbessert das Montageverhalten
- Schnelleres Einschrauben durch größere Steigung im Vergleich zu metrischen Gewinden – dadurch verkürzte Prozesszeiten
- Standardisierung der Teilevielfalt möglich
Merkmale
Durchmesser: M3 – M6
Länge: abhängig vom Durchmesser / 10 mm – 30 mm
Festigkeitsklasse: F10 (vergleichbar mit FK 10.9 nach DIN EN ISO 898)
Flankenwinkel: 60°
Gewindesteigung: metrisch nach DIN 13
Kopfgeometrie: kundenspezifische Lösungen herstellbar
Beschichtung: Zink-Lamellen schwarz oder silber, weitere Beschichtungen auf Kundenwunsch
Furchzone: 6 – 7 Gewindegänge
